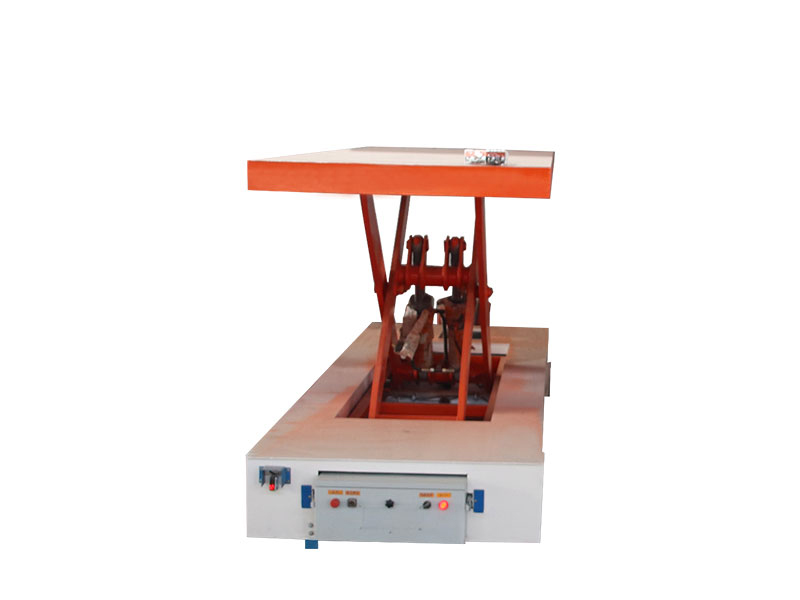

电缆卷筒轨道升降车产品介绍：

　　电缆卷筒轨道升降车是将交流380V通过电缆直接引入电动平车的电器控制系统，给电动平车驱动电机，来控制电动平车的启动，停止、前进、后退等。通过电动平车的移动来拖到放置在地面上的电缆实现供电，电缆线放置在两根轨道的中心，操作系统电压为电压24V。平车上可以加装液压升降系统，可加装PLC系统实现完全自动化控制。该系列车适用于高温环境，防爆环境等恶劣环境；由于机构简单，成本较低，是车间短距离过跨较常见的转运车，相对于蓄电池电动平车，不受时间的限制，该平车适用于距离不长该型电动平车的特点是台面高度较低，装卸重物容易，但运行距离不能太长，一般不能超过50m,过长容易缠绕电缆（≤20m)适用频率较高，整车高度较低的场合，为避免电缆线的磨损可加装拖链进行防护

电缆卷筒轨道升降车产品视频：

电缆卷筒轨道升降车结构介绍：

      A、电动平车由车架、主动轮对、被动轮、电机减速机、操作系统、制动器组成

      1、车架：车架由槽钢构成，采用箱梁结构，由2根纵箱梁和多根横梁组成。横梁间距按设计要求。根数由车架长度来确定。

      2、主动轮对：主动轮、轴、轴承座、轴承、减速机、电动机、制动器组成，车轮采用55#铸钢，粗加工后进行正火处理，车轮芯进行淬火处理，硬度达到HB280-340，深度4mm，进行调质处理。减速机采用电动平车专用硬齿面三合一减速机，减速机的优点是结构紧凑。轴承座采用35#铸钢，并由定位块与车架联接。轴承采用调心滚子轴承，使用系数在5倍以上。

      3、被动车轮、轴、轴承座、轴承均为优良品牌。

      4、传动装置为三大糸列产品，减速机、电机不需要经常维护和检修。

      5、电动平车在涂装前进行外锈处理，清除各种附着物，清洗金属表面油脂和其他污物，喷涂底漆(防锈漆)一道，面漆二道保证漆面匀。油漆颜色采用我国标准规定的颜色。

      6、平车两端安装有声光报警器,

      7、平车两端安装有光电检测裝置，遇到障碍物，平车会自行停止，等障碍物移开平在自行行进。

      8、平车两端安装有保险杠检测裝置，遇到障碍物，平车会自行停止，等障碍物移开平在自行行进。

      ９、电动平车的操作方式为遥控操作及随车操作手柄，操作按钮设前进、后退、停止。

      10、平车按JB/T6127-92标准生产，轴承外购哈、瓦、洛轴产品调芯滚子轴承装配；供电方式380V供电；控制部分接器及电器元件采用控制器产品配套组装；电动平车运行时声光报警同步工作；保证平车正常运行

      11、平车设有应急停止专用的蘑菇头紧急停车开关。

      12、具备常规电气保护：过流、过压、欠压、短路保护等。

      13、提供随机技术文件合格证、电气原理图、机械总图、装配图。

电缆卷筒轨道升降车应用范围：

      特别适用于汽车装卸及车间、仓库、码头、车站、货场等地的易燃、易爆和禁火物品的装卸运输。

电缆卷筒轨道升降车产品参数：
